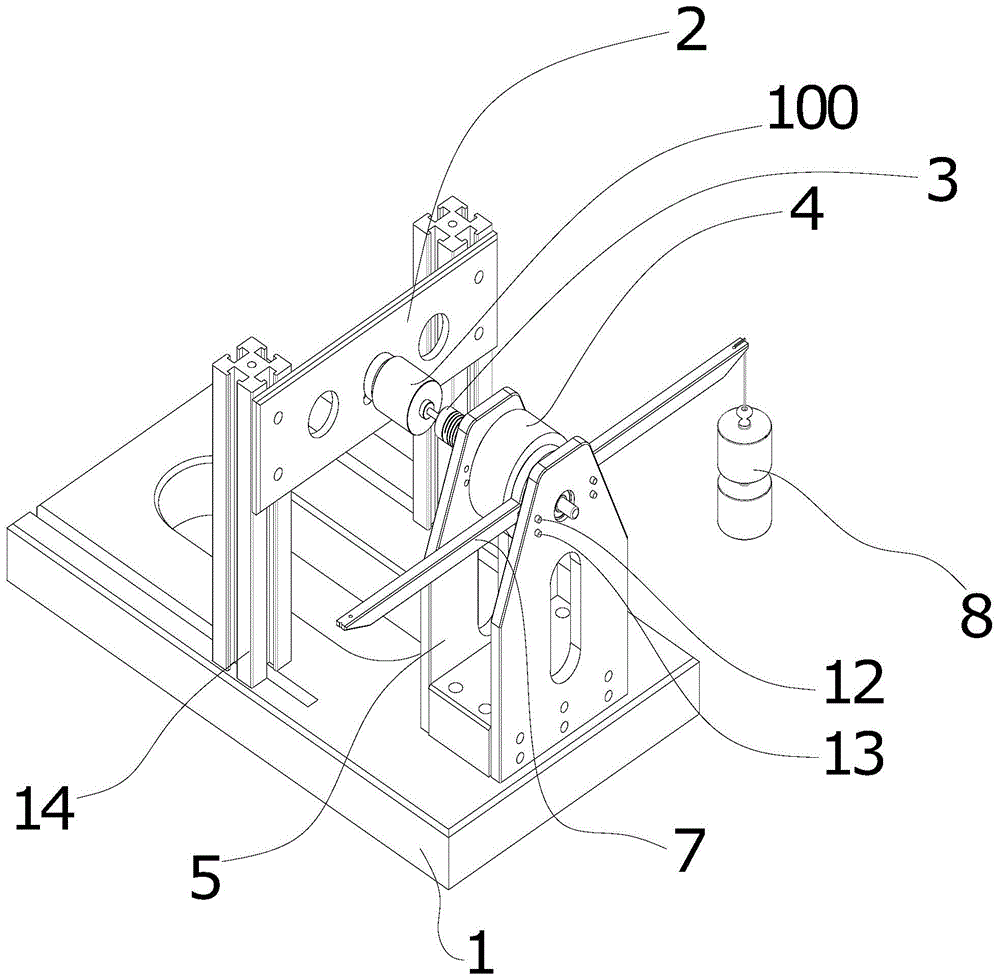

本实用新型提供了一种简易马达定点负载性能测试装置，包括底板、马达安装板、联轴器、磁滞加载器、磁滞安装板、滚珠轴承、平衡杆、砝码和接近传感器；所述平衡杆沿中心点对称设置，平衡杆的中心点处设有通孔，砝码悬挂于平衡杆的一端；所述马达安装板和两块磁滞安装板分别安装于底板上，两块磁滞安装板分别沿轴向排列且设有轴孔，磁滞加载器和平衡杆位于两块磁滞安装板之间，磁滞加载器的两端分别设有转轴，转轴的一端穿过轴孔与联轴器连接，转轴的另一端依次穿过通孔和轴孔，转轴与轴孔和通孔之间设有滚珠轴承；马达安装于马达安装板上，马达的输出轴通过联轴器与磁滞加载器连接，砝码的悬挂方向与马达的输出轴旋转方向相反；接近传感器安装于磁滞安装板上且远离平衡杆悬挂砝码的一侧，接近传感器用以检测平衡杆为向上或向下偏离平衡位置，根据检测结果来加大或减少通入磁滞加载器的电流，使平衡杆处于平衡位置。本测试装置通过砝码的重量和砝码与平衡杆之间的距离算出马达的扭力，结构简单，安全系数高且成本低，适用于高速马达和大扭力马达的测试。
